소방전기실기 소방설비기사 전기분야 실기 이론 86p 문제 6번에서 (5)번

작성일: 2024-07-06 16:24:30

6. 지하 1층, 지상 5층 건축물에 자동화재탐지설비를 설치하려고 한다. 다음의 조건을 참고

하여 각 물음에 답하시오.

<조건>

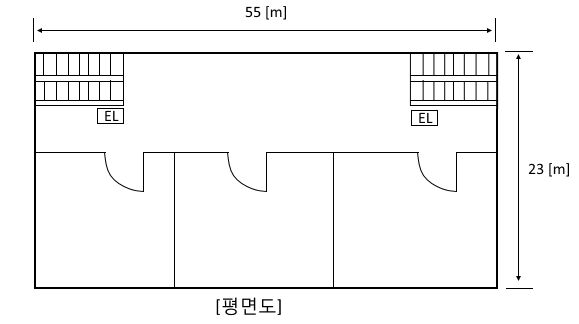

⊙ 평면도상의 구조는 모든 층이 동일하다.

⊙ 계단 및 엘리베이터 (EL)는 건축물 양쪽에 각각 1개소씩 설치되어 있다.

⊙ 엘리베이터 (EL)는 2대 모두 지하 1층에서 지상 5층까지 연결된다.

⊙ 계단 1개소의 단면적은 25 [㎡], 엘리베이터 (EL) 1개소의 단면적은 12 [㎡] 이다.

⊙ 이 건축물의 한 개 층의 층고는 4 [m] 이다.

가. 한층의 수평적 #경계구역 을 구하시오.

$\ \ \ 수평적\ 경계구역=\frac{\left(55\times 23\right)-\left(25\times 2\right)-\left(12\times 2\right)}{600}=1.985\fallingdotseq \ 2\ 경계구역\ $   수평적 경계구역=(55×23)−(25×2)−(12×2)600​=1.985≒ 2 경계구역 ​

나. 이 건축물의 수평적 경계구역과 수직적 경계구역을 구하시오.

① 수평적 경계구역 : 2 × 6개층 = 12 경계구역

② 수직적 경계구역

$\ \ \ \ \ 계단\ \frac{4\times 6}{45}=0.53\ \fallingdotseq \ 2경계구역\ \times 2개소\ =\ 4경계구역$     계단 4×645​=0.53 ≒ 2경계구역 ×2개소 = 4경계구역​
$\ \ \ \ \ \ 엘리베이터\ :\ 2경계구역$      엘리베이터 : 2경계구역​
$\ \ \ \ \ \ \ \therefore \ 수직적\ 경계구역\ :\ 2\ +\ 2\ =\ 4\ 경계구역\ \ $       ∴ 수직적 경계구역 : 2 + 2 = 4 경계구역  ​

다. 이 건축물에 사용되는 수신기의 종류를 쓰시오. P형 #수신기

라. 일반적으로 #계단 및 #엘리베이터 (EL)에 설치하는 감지기의 종류 및 종별을 쓰시오.

#연기감지기 2종

마. 계단에 감지기를 설치할 경우 설치하여야 할 층을 모두 쓰시오. 지상 2층, 지상 5층



ㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡㅡ

마. 계단에 감지기를 설치하여야 할 층을 모두 쓰시오 이 문제에서


1층 4층에 설치하면



B감지기와의 거리 : 1칸
B감지기
B감지기와의 거리 : 1칸
A감지기와의 거리 : 1칸
A감지기
A감지기와의 거리 : 1칸

이렇게되어서, 더 좋은 것 아닌가요?


5층, 2층 설치하면 지하 1층은 2층의 감지기와 2칸 떨어져서 감시능력이 떨어질 것 같은데요.


COMMENTS

2024-07-08 09:52:37

안녕하세요. 회원님.

4층에 설치하면 5층에서는 연기에 의한 화재를 감지할 수가 없습니다.

만약 5층에서 화재가 발생하면 연기가 위로 올라갈 것인데 그런 경우에는 화재를 감지할 수가 없는 것이죠.
