기사실기 시퀀스 회로 질문 있습니다
작성자 박상훈 · 작성일 · 분류 기사실기

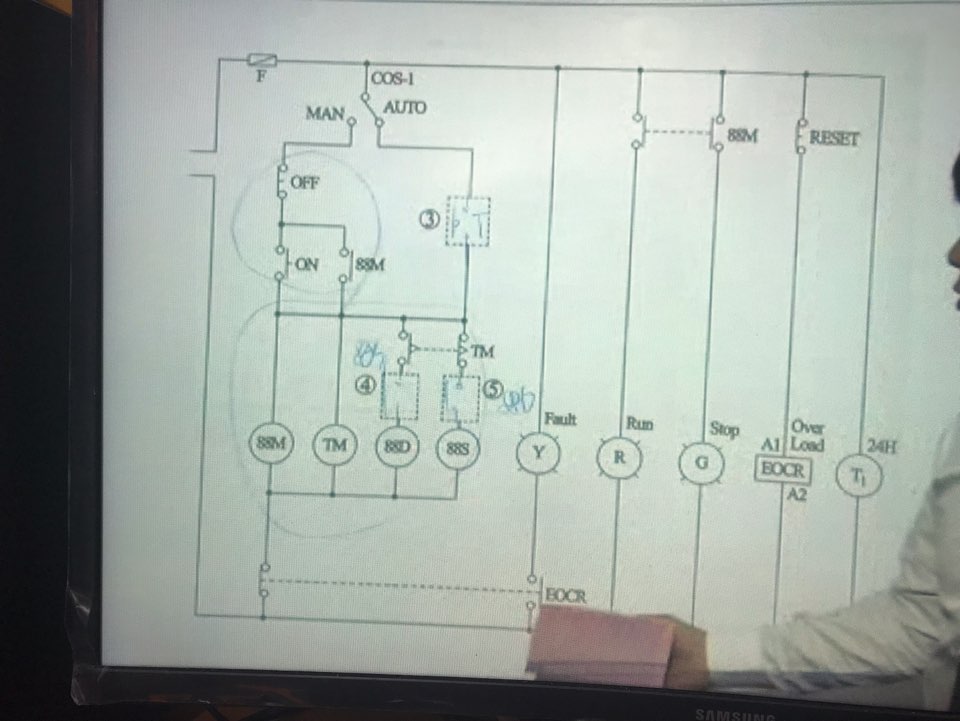

3번을 T1 B접점으로 하면 전원 들어가는 순간 T1전원이 여자돼서 설정된 시간후 B접점이 소자 되는데 AUTO는 자동으로 동작하는
건데 설정된 시간후 떨어지면 작동이 안되잖아요?? 왜이렇게 했죵
그리고 4번 5번에는 인터록 해놓던데 TM 동작방식이 한쪽은 붙고 한쪽은 떨어지는 구조인데 굳이 인터록 하는 이유가 있을까요?
작성자 박상훈 · 작성일 · 분류 기사실기
3번을 T1 B접점으로 하면 전원 들어가는 순간 T1전원이 여자돼서 설정된 시간후 B접점이 소자 되는데 AUTO는 자동으로 동작하는
건데 설정된 시간후 떨어지면 작동이 안되잖아요?? 왜이렇게 했죵
그리고 4번 5번에는 인터록 해놓던데 TM 동작방식이 한쪽은 붙고 한쪽은 떨어지는 구조인데 굳이 인터록 하는 이유가 있을까요?
답변 1개
운영교수 ·
첨부하신 이미지가 보이지 않습니다.
아래의 답변이 만족되지 않는다면 새 글로 재질문 부탁드립니다.
p5. 8번)
Q1. ③번 타이머-b접점
T1은 24시간 타이머로 전원이 항상 연결되어 있으며,
한시 접점을 사용하여 원하는 시간에 ON/OFF를 할 수 있게하는 역할을 합니다.
즉, T1의 타이머의 설정시간에 의하여 자동 조작된다고 보시면 됩니다.
스위치를 오토로 놓게되면 3번은 b접점 상태이므로
셋팅시간이 되어 개방될때까지 전동기가 기동 및 운전을 하게 됩니다.
Q2.
해당 시퀀스는 와이기동-델타운전. 시퀀스입니다.
그리고 해당시퀀스의 각 MC의 역할은 다음과 같습니다.
88M : Main MC (메인 MC)
88S : Start MC (기동 MC)
88D : Delta MC (델타 MC)
PB on을 하면 88M 여자되고
88S가 여자되어 와이기동을 시작하여,
셋팅된 t초 후 88D가 여자되어 델타운전을 합니다.
즉, t초 후 기동에서 운전으로 넘어가기 위해 타이머가 필요한 것입니다.
또한 인터록 회로란 기기의 보호나 작업자의 안전을 위해 기기의 동작상태를 나타내는 접점을 사용하여
관련된 기기의 동작을 금지하는 회로를 말합니다.
인터록 회로의 구성은 릴레이의 b접점을 상대측 회로에 직렬로 연결하여
어느 한 릴레이 동작 중일 때는 반드시 다른 릴레이는 동작할 수 없도록 규제하는 것입니다.
이 시퀀스에서는 운전mc와 기동mc는 동시동작되지 않아야 하므로
④번 ⑤번 각각에 서로에 대한 b접점이 필요합니다.
즉, TM의 접점과 인터록 접점은 역할이 각각 다릅니다.
