기사실기 과년도 01년 1회차 질문입니다.

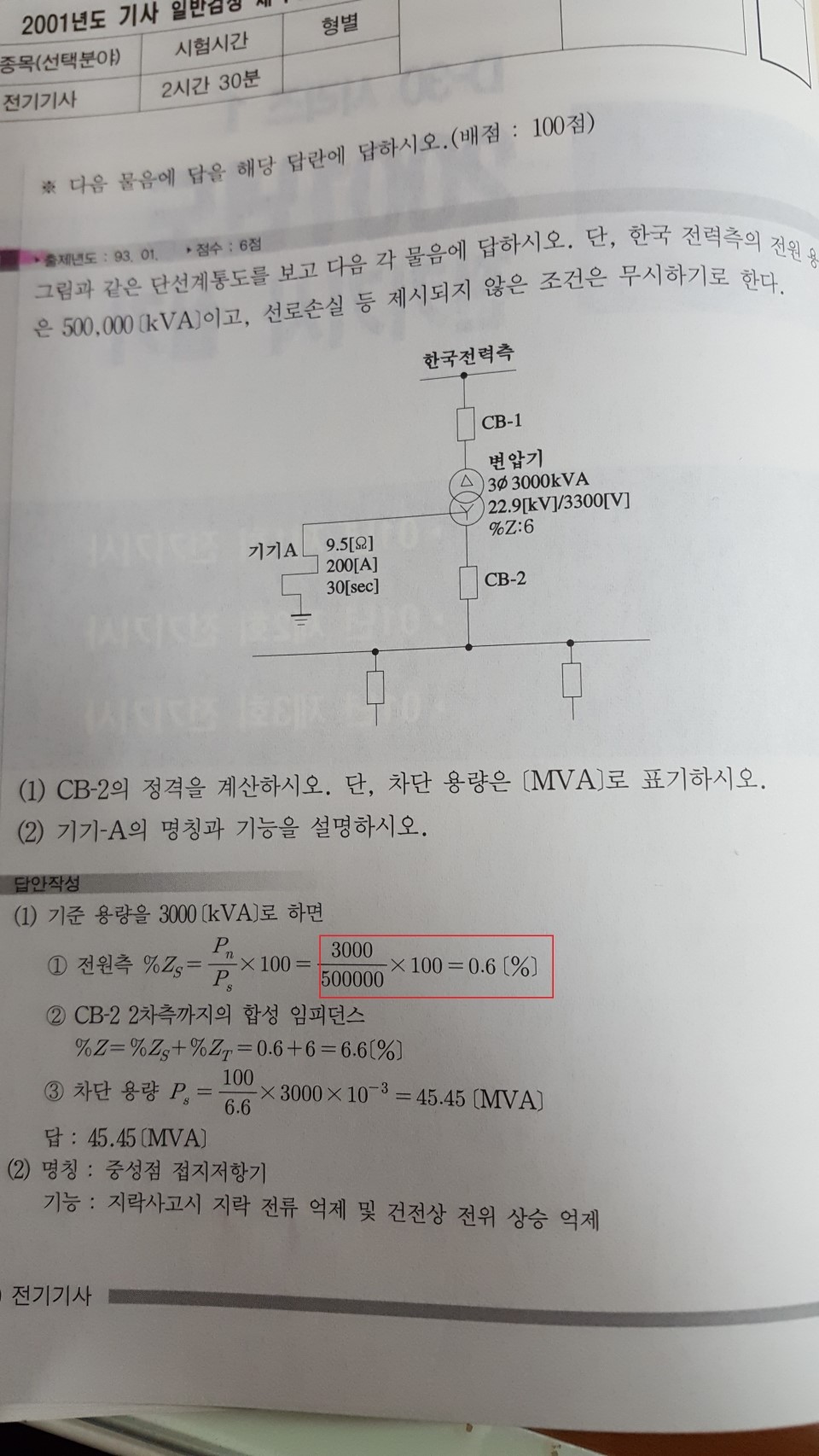

(1) 전원측 %임피던스를 저렇게 구해는지 이해가 가지 않습니다.

     전원용량 = 단락용량?  이라는 건가요?

단순 테이블 스펙표 보는 질문입니다.

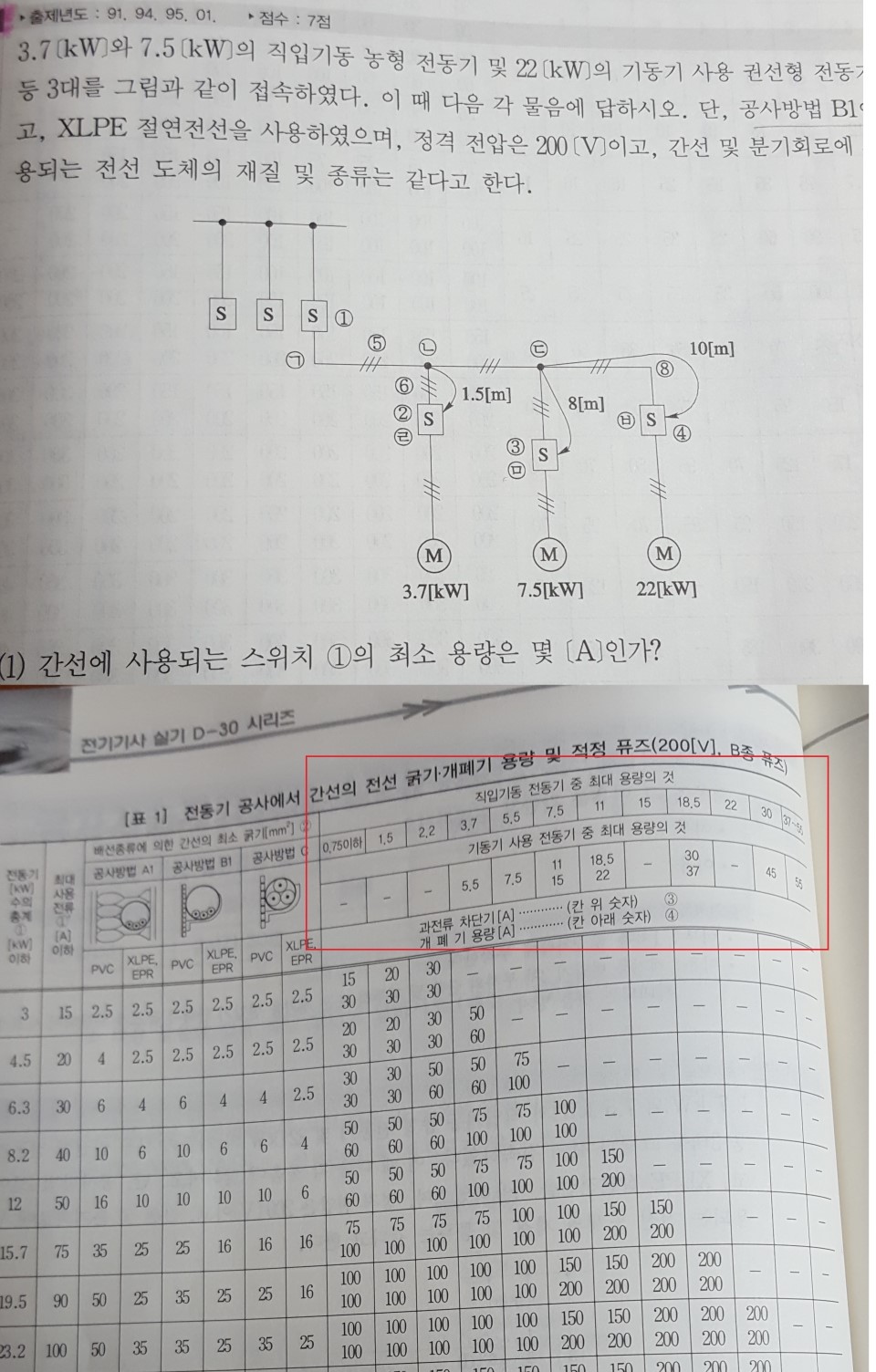

직입기동 농형전동기 3.7[kW]  ,7.5[kW],  22[kW] 기동기 사용권선형 전동기가 있는데

(1)간선 개폐기 최소용량 을 구할 때    "빨간 네모안"  에서

    왜 기동기 사용 전동기 22[kW]로 구하는 거죠?

   (3개중 가장 큰 값이라서 ? )

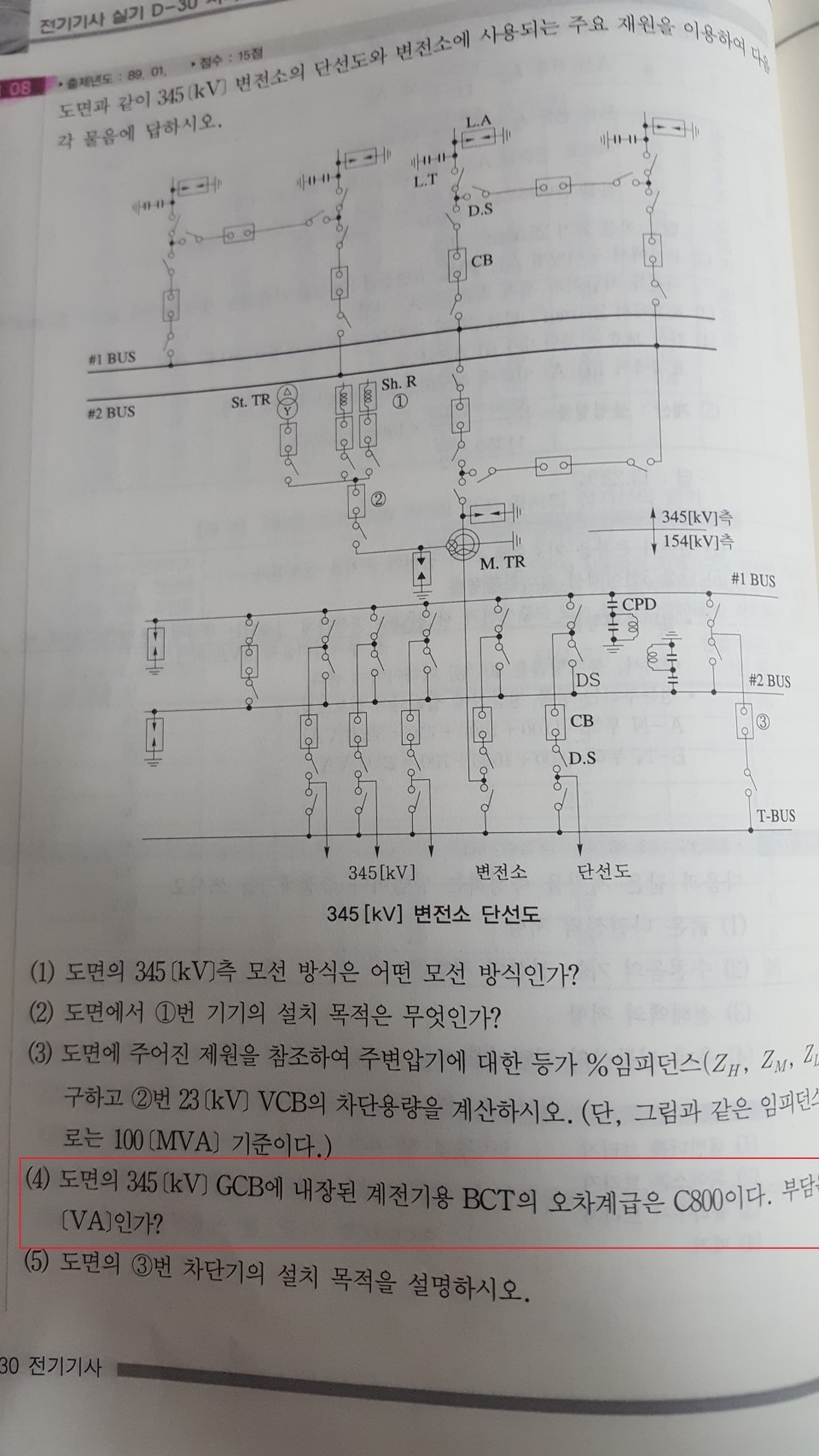

부담을 구하는데 I^2 * R 이라는데   I가 왜 5인거죠 ??

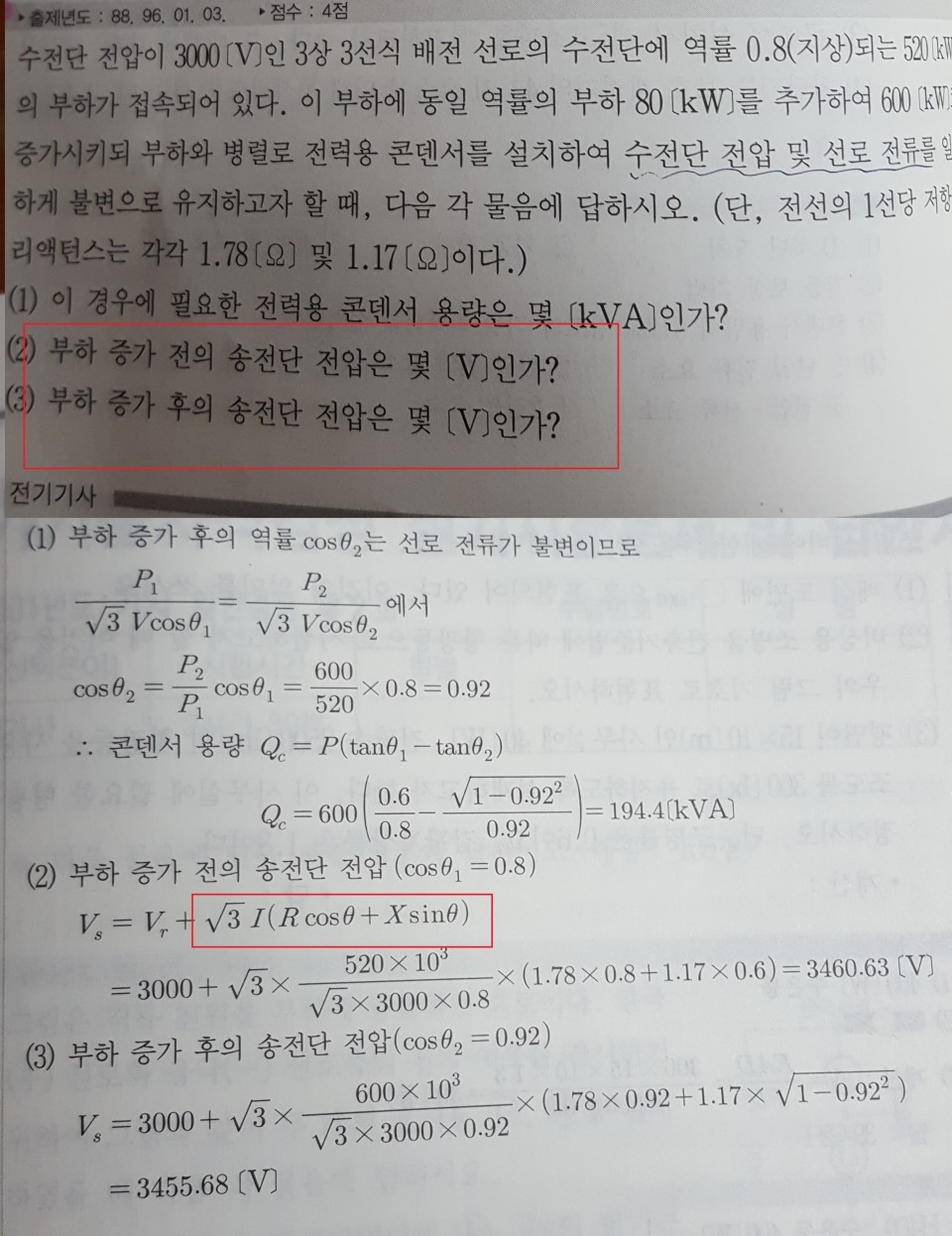

전압강하  3상 3선

  e= 루트3 * I ( R cos @ + X sin @)  <<라고 답안지에서 구하는데

  e=  P/V * ( R + X tan@)              <<로 구하면 틀린건가요?

 [ 값이 많이 차이가 납니다 ]
