기능사실기 2회 기능사실기 예상문제 전동기제어회로 제어반 결선및 외부회로 결선도 질문입니다
작성자 김동욱 · 작성일 · 분류 기능사실기
올해 기능사 2회 실기예상문제 회로도 핀번호와 제어반 결선 및 외부박스 결선을 그린건데 틀린점 지적바랍니다

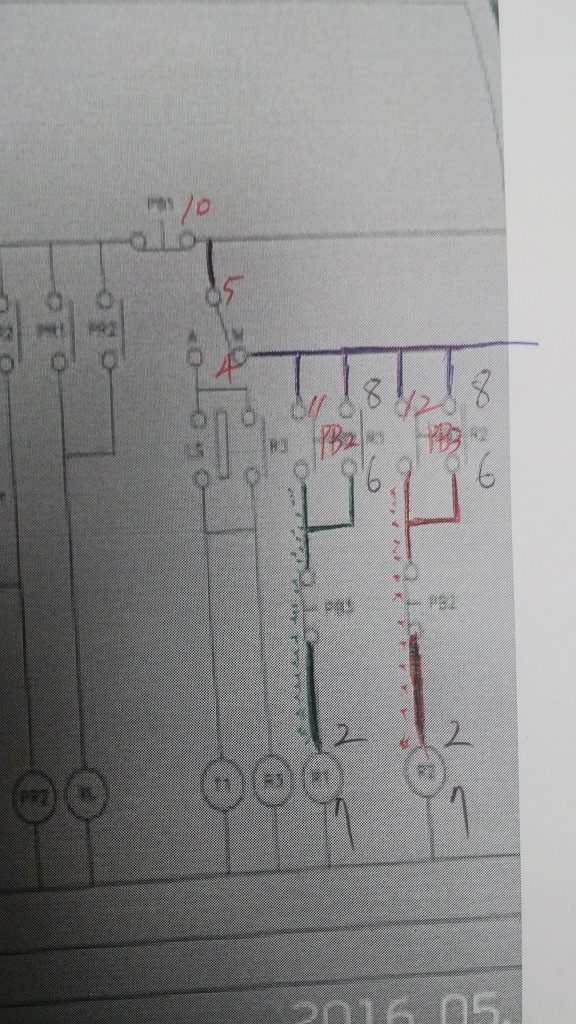

회로도에서 보시면 인터록 부분인데 틀린점 지적바랍니다.. 아무리생각해도 이 방법외에는 답이 없어요...

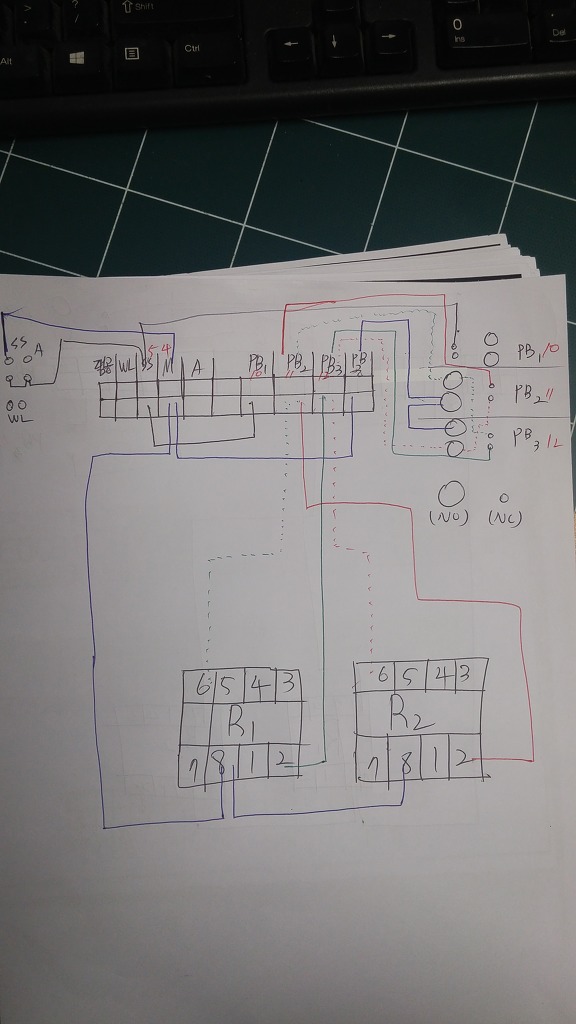

제어반 내 PB2(윗단자대 11번)에서 R1의 6번으로 초록색 점선으로 결선,외부에선 PB2의 a접점 PB3의 b접점을PB2로 초록점선으로외부결선, (회로도의 PB2의 윗단자대번호11번은 PB2의 아랫쪽에 있는겁니다)
제어반 내 PB3(윗단자대 12번)에서 R2의 6번으로 빨간색 점선으로 결선, 외부에선 PB3의 a접점 PB2의 b접점을PB3로 빨간점선으로외부결선, (회로도의 PB3의 윗단자대번호12번도 PB3의 아랫쪽에 있는겁니다)
답변 1개
담당교수 ·
이미지가 제대로 열리지를 않네요.
다시한번 첨부파일로 올려주시면 이를 확인한 후 검토하겠습니다.
