기사/공사필기 기사 17년 과년도 24p 98번 82p 27번 문제 질문드립니다.
작성자 탈퇴 · 작성일 · 분류 기사/공사필기
교수님 안녕하세요.
질문3) 방사상선로 전원1개와 2개일때
전원1개= 표시선 계전기
전원2개= 방향단락 계전기+과전류 계전기라고 과년도 풀이해설에 본적이 있어서
메모를 해두었는데 27번 해설에서는 전원1개일때 과전류 계전기라고 하셔서
혼동이 되는데 뭐가 정확한건지 궁금합니다..
질문이 많아서 죄송합니다~
교수님 안녕하세요.
답변 1개
백광현 ·
안녕하세요! 하상민님.

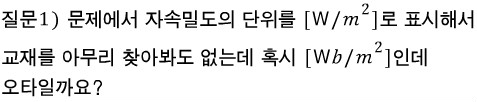

1.
자속밀도 B 의 단위 : [wb/m^2] 입니다.
교재의 오타입니다.

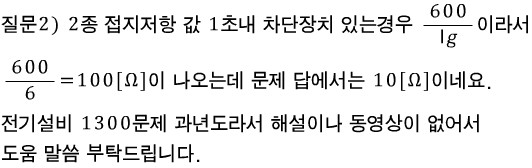

2.
내용에 따르면 특별고압전로와 저압전로 결합시 계산값 10옴이 초과하는 경우 10옴 이하인것으로 한다라고 되어있습니다.
따라서 10옴이 정답이 되는것입니다.
3.
방사선 단락
전원 1개 : 표시선 계전방식(고장신호와의 방향비교)
전원 2개 : 단략계전기(방향단락계전기) + 과전류계전기
환상단락보호
전원 1개 : 방향단락
전원 2개 이상 : 방향거리
입니다.
감사합니다.
