기사실기 전기기사 과년도 2권 159p 17번 문제 질문드립니다.
작성자 탈퇴 · 작성일 · 분류 기사실기

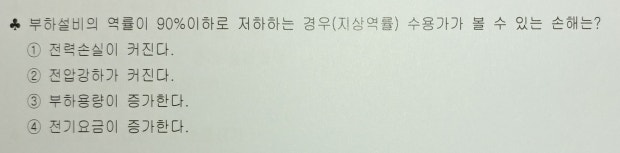

질문2) 첨부 사진에 3번 부하용량이 증가하는건 손해가 아니라 좋은거 아닌가요?
질문3) 수용가 역률이 90%로 이하로 저하되면 진상역률이 아닌 지상역률로 보는건가요?

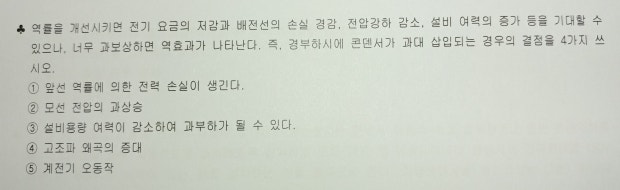

질문4) 두번째 사진 지문에 역률 개선시 설비여력의 증가라는 뜻이 부하용량의 증가와는 다른 뜻인가요?
도움 말씀 부탁드립니다.
질문2) 첨부 사진에 3번 부하용량이 증가하는건 손해가 아니라 좋은거 아닌가요?
질문3) 수용가 역률이 90%로 이하로 저하되면 진상역률이 아닌 지상역률로 보는건가요?
질문4) 두번째 사진 지문에 역률 개선시 설비여력의 증가라는 뜻이 부하용량의 증가와는 다른 뜻인가요?
도움 말씀 부탁드립니다.
답변 1개
담당교수 ·
안녕하세요 하상민님.

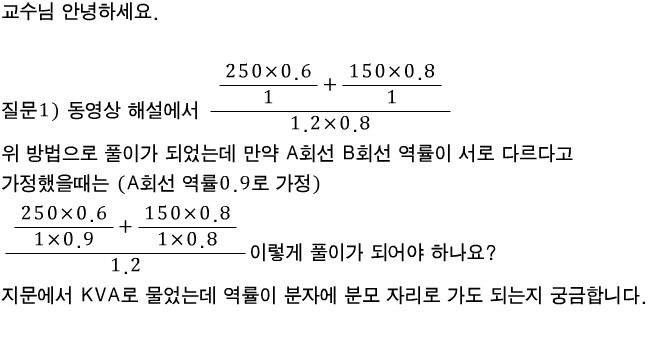

질문1.
역률이 다를 경우 유효전력과 무효전력이 비가 다릅니다.
따라서, A, B 부하의 유효전력과 무효전력을 따로 구하여,
피상전력 = 루트(유효제곱+무효제곱) 으로 풀이를 하셔야 합니다.
유효는 유효끼리, 무효는 무효끼리 하셔야 합니다.
질문2.
변압기용량은 그대로 인데 부하피상전력이 증가하게 되므로 과부하가 될수 있습니다.
다른 표현으로는 변압기 용량 여유가 감소한다라고 작성할 수 있습니다.
질문3.
네 지상역률입니다.
질문4.
역률이 개선이 되면 부하의 피상전력이 감소하므로,
변압기의 여유가 증가하게 되어 좋은 효과가 됩니다.
