CT 결선방법 질문드립니다.

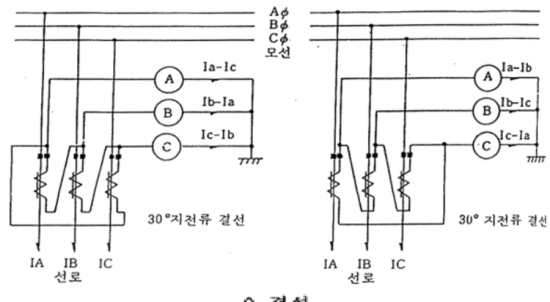

>1 빨간색으로 표시된 결선방법과 주황색으로 표시된 결선방법의 차이점을 알려주세요.
>2 변압기 Y-delta 결선시 CT는 델다-와이 결선을 해야 한다고 하는데
CT델다 결선에는 두가지 방법이 있던데 어떤것을 사용해야 하나요?
>3 델다- 와이결선 첫번째 회로도를 설명할 때
delta 결선 설명시 Ir ->1- 3+ , Is->2-1+, It -> 3-2+으로 연결된다고 말씀하셨는데
그렇게 그리게 된다면 아래 결선과 동일한것인지 알려주세요.(제일 오른쪽에 있는 파란색 선 제외)
답변 1개
담당교수 ·
질문1.
변류기 와이측 결선의 접지점이 반대가 되면
변류기 델타측의 결선 회전방향이 반대가 됩니다.
즉, 접지점의 위치에 따라 반대편도 반대로 됨을 의미하며,
둘 중 어떤 결선을 사용하여 작성하셔도 됩니다.
질문2.
변압기의 극성에 대한 언급이 없으므로,
둘 중 어느것을 사용하여도 무방합니다.
질문3.
네 맞습니다.
